泄爆閥
■ 泄爆閥產(chǎn)品概述：
本系列泄爆閥由閥體、爆破膜、夾持器，重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統(tǒng)超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。XB42W泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。爆破膜由用戶根據(jù)工藝特性自備，主要適用于建材、冶金、石油、化工等行業(yè)部門。
■ 主要性能：
型號 | XB-61 XB-42 |
適用于爆破計算壓力（絕）MPa | 0.1 |
強度試驗壓力MPa | 1.5 |
工作溫度℃ | 壓縮易爆氣體 |
適用介質 | 壓縮易爆氣體 |
■ 主要零件材料：
零件名稱 | 閥體 | 連接體 | 杠桿 | 閥蓋 | 密封圈 | 膜片 |
材料 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 橡膠 | 合金鋁 |

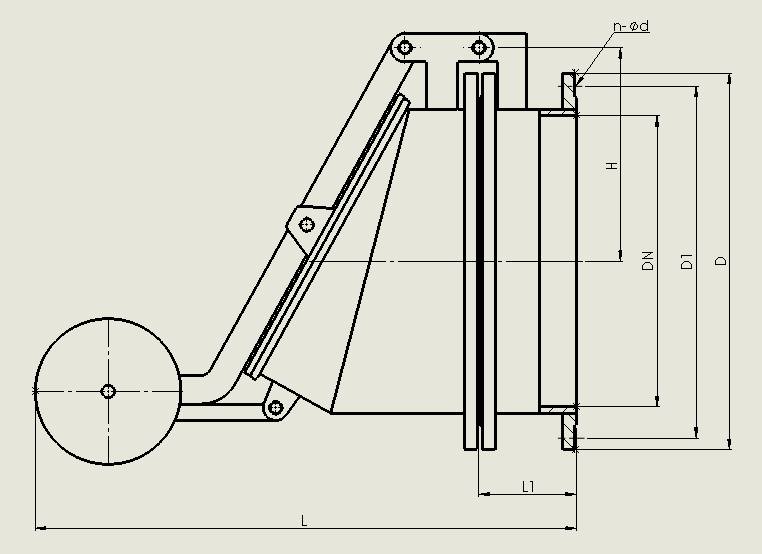

XB-61、XB-42泄爆閥主要外形及連接尺寸表
DN | D | n-φd | D1 | B | L | L1 | H |
300 | 440 | 12-22 | 395 | 16 | 880 | 250 | 250 |
350 | 490 | 12-22 | 445 | 16 | 907 | 250 | 275 |
400 | 540 | 16-22 | 495 | 16 | 1010 | 250 | 300 |
450 | 595 | 16-22 | 550 | 16 | 1060 | 250 | 325 |
500 | 645 | 20-22 | 600 | 20 | 1180 | 300 | 370 |
600 | 755 | 20-26 | 705 | 20 | 1280 | 300 | 420 |
700 | 860 | 24-26 | 810 | 20 | 1390 | 300 | 470 |
800 | 972 | 24-30 | 920 | 20 | 1480 | 300 | 520 |
900 | 1075 | 24-30 | 1020 | 20 | 1590 | 350 | 600 |
1000 | 1175 | 28-30 | 1120 | 20 | 1680 | 350 | 650 |
