■ 產品介紹
探尺用于高爐爐頂系統，是高爐中必不可少的重要檢測及自動檢測設備，用以準確探測料面高度，以便及時上料，即可防止料滿時開大鐘頂彎鐘桿，又防止虧料時爐頂溫度過高，燒壞爐頂設備。傳動方式為電動卷揚通過料條帶動探頭動作。
■ 工作原理
高爐內的料位隨著煉鐵生產的進行而不斷變化，本產品對煉鐵生產過程中高爐內部的料位進行監測，監測的原理是通過對卷揚機的控制，通過測控部分實現的。具體可分為放尺操作、扶尺操作及提尺操作三種工作方式。
(1) 放尺：高爐加料后，需要放尺以對料位進行測量。這一過程稱為放尺操作，放尺時是重錘處于自由下落狀態，同時抱閘保持松閘狀態，此時電機產生的提尺力矩小于重錘的重力力矩，使重錘勻速下落，從而保證重錘到達料面時，不僅無倒尺現象發生，而且鏈條一直保持有一定的張力而張緊。
(2) 扶尺：當探尺到料面后，由于料面的支撐和電機弱矩收取的共同作用，使重錘只能隨著料面的下行而下移，這即為扶尺操作。當發生塌料時，重錘也能很快的跟隨上去。此時由編碼器和測控儀表所測的數據即為料面的高度。當重錘隨料面下行到設定料線時測控儀表將發出”到料線”信號，若此時裝料過程已準備好，控制柜將轉入提尺操作，否則仍然跟隨料面進行檢測，當重錘隨料面下降至”下限”位時，控制柜將提尺操作以保護重錘不被燒毀。
(3)提尺：高爐加料時必須先將探尺重錘提起至”零位”，這一過程為提尺操作。提尺時，是對卷揚電機加給正向的直流電壓，使電機以正常驅動功率驅動減速器，帶動卷揚繩輪收取鋼絲繩，使重錘上行，同時光電編碼器隨著繩輪作同步旋轉，并將重錘的實際位置檢測出來。當重錘上行至零點時，測控儀表將發出”到零點”信號，卷揚控制柜將要據此信號切斷電機電源和抱閘電源，使重錘停在”零位”。

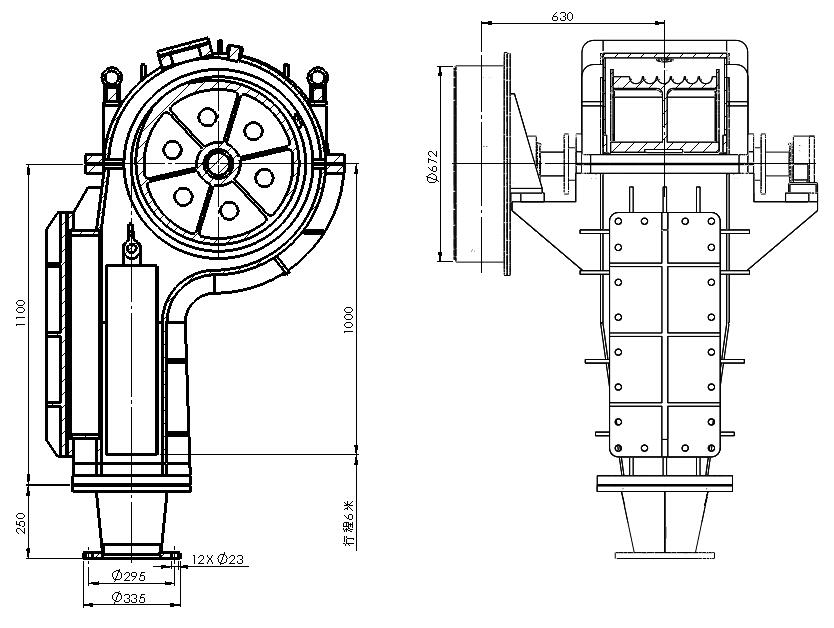

■ 外形圖
